감압증류 감압증발 폐수처리 무방류 처리 기술 (주)키스트이엔지 KISTHYDROMAT

반도체 후공정 업체의 폐수처리 무방류 처리 기술 진공증발농축 폐수처리 무방류 시스템

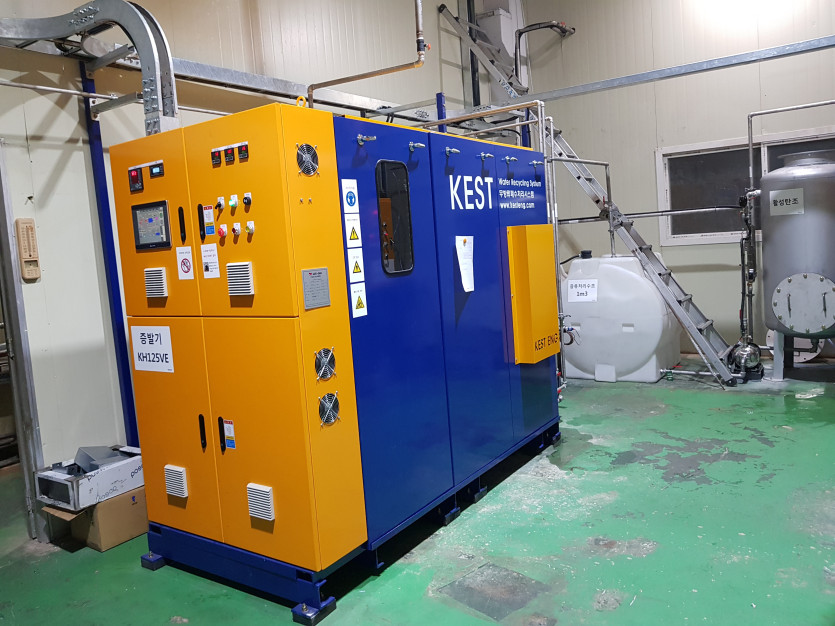

KH500VE 모델

3.1 시스템 구성 개요
MVR(Mechanical Vapor Recompression) 방식은 증발된 증기를 기계적 압축기로 재압축하여 잠열을 회수·재사용함으로써 스팀 외부 공급 없이 운전하는 고효율 증발 농축 방식이다. 예열 공정에서 추가적인 열원(전기 히터, 가스, 스팀)이 필요 없이 진공펌프의 작동과 바이패스 배관에 의한 가열이 가능한 구조로 1시간내 70도의 증발공정으로 진행이 가능한 구조의 특징(DVC : Direct Vapour COmpression)이 있으며 농축비율 도달의 완성이 유입유량, 진공도, 온도, 시간의 파라미터가 모두 관련되는 인터록 조건 입니다. 주요 구성은 다음과 같다.

▸ 증발기 본체 (Evaporator Body) – 수직형 셀앤튜브 열교환기 방식
▸ 기계식 증기 압축기 (Mechanical Vapor Compressor, Blower/Compressor)
▸ 예열 열교환기 (Feed Pre-heater) - 이중관 열교환 방식 (유입폐수와 배출 증류처리수 열교환)
▸ 응축수 회수 열교환기 (Condensate Heat Exchanger)
▸ 열교환기 내부 관경의 차이에 의한 자연 대류 순환 방식 (Circulation without Pump)
▸ 공기압에 의한 농축수 배출 (Concentrate Discharge by IA)
▸ 증류수(처리수) 이송 펌프 (Collected Distilled Water Delivery Pump)
▸ 약품 주입 설비 (Scale Inhibitor, pH 조정제)
▸ 진공 발생 장치 (Vacuum System by Blower, 증기 압축 시스템에 의한 진공 펌프)
▸ 계측·제어 시스템 (PLC/HMI 기반 자동화)

폐수의 저온증발식 농축설비에 대한 발명이 개시된다. 개시된 폐수의 저온증발식 농축설비는: 폐수원액을 설정
수위 범위를 유지하도록 저장하는 저장조, 폐수원액의 온도보다 높은 상태의 증발유도유체 또는 폐수원액으로부
터 상변화된 폐수증기를 폐수원액과 분리된 채 유동 안내함으로써 열교환되는 폐수원액의 저온 증발을 유도하는
제 1열교환기, 저장조에서 증발되는 폐수증발액을 공급받아 온도 강하 유도하면서 기액 상변화 후 기액 분리 유
도하는 기액분리기, 및 기액분리기의 기액혼합폐수액 중 증기를 고온 고압 상태로 변환 후 폐수원액과 혼합되지
않도록 상기 제 1열교환기에 순환 공급함으로써 상기 폐수원액을 상기 폐수증발액으로 상변화 유도하는 압축기를
포함하는 것을 특징으로 하는 폐수의 저온증발식 농축설비.

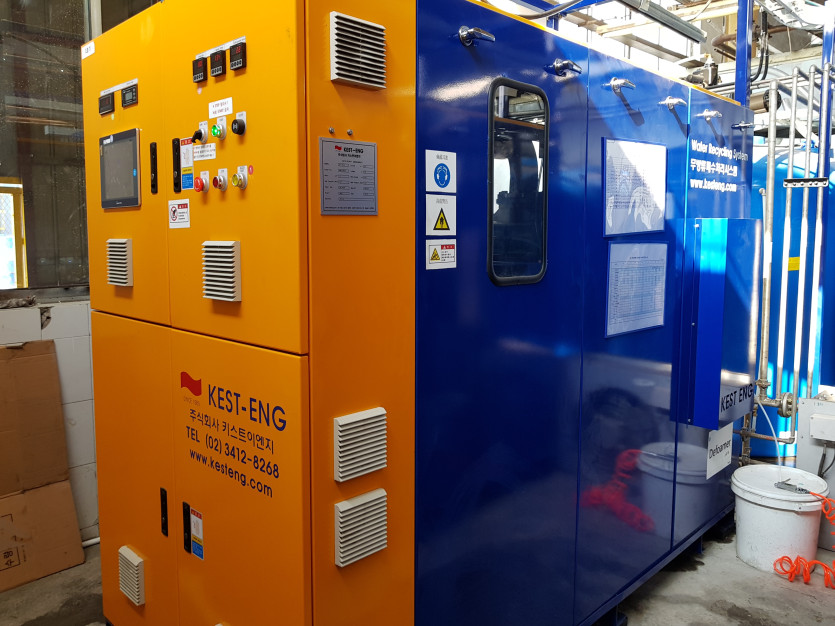

MVR(Mechanical Vapour Recompressor) 방식의 진공증발농축장치
DVC (Direct Vapour Compressor) 직접 증기 압축방식의 가열장치를 적용
진공펌프 이외의 별도의 열원이나 히터를 사용하지 않는 방식의 적용으로 운전비용이 저렴하게 설계
물 1톤의 증류를 위해서 필요한 전기소요량은 65~100kW로 가능하게 설계
운전 진공도 -50kPa
증발 온도 80도씨
칼렌드리아 방식의 열교환기
내부 자동 세척장치
세라믹볼의 유동에 의한 튜브 내부 세정장치
진공펌프의 냉각은 증류처리수를 활용하여 노즐로 냉각수를 투여하는 방식
쎌엔튜브 방식의 열교환기를 설파믹산에 의한 자동 세척 공정이 진공펌프와 압축공기에 의해 자동 진행되는 방식
농축비율의 조정을 시간과 온도 진공도의 팩터를 활용하여 조정하는 증발농축 방식
PID 제어에 의한 진공도와 온도의 감시와 증기 압축기의 속도와 효율을 조절하는 증류 제어의 방식 적용
